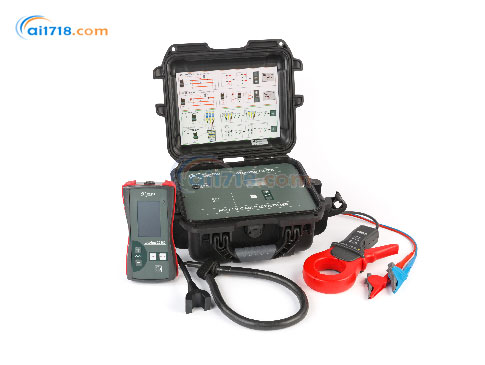

西班牙merytronic Ariadna CI中压及低压电缆识别仪由爱仪器仪表网代理，本产品是一款操作简单的电缆识别仪。能够帮助用户在各种环境（多导体、电缆沟、检修井、控制面板、架空/埋地电缆）中，识别断电、带电中低压电力电缆。现在热卖中，如需购买Ariadna CI中压及低压电缆识别仪，可通过ai1718.com的客服热线联系我们！

Ariadna CI中压及低压电缆识别仪简介：
在电气维护工作中，为符合安全标准，在操作前明确识别断电电缆至关重要。误剪电缆可能会导致人员生命危险和供电故障等严重后果。Ariadna CI 电缆识别仪是一款先进且操作简便的数字化工具，能帮助用户在众多导体中，于沟槽、检修孔、配电盘、架空 / 地下转换处等位置，轻松识别任何断电电缆、带电中压电缆和带电低压电缆。它通过单一设备即可识别中低压各类电缆，且识别前无需校准。Ariadna CI 已被*的电力公司作为电气安全程序的标准设备。

主要功能
安全电缆识别：可安全识别各类电缆。
多种电缆识别：能识别断电电缆、带电中压电缆、带电低压电缆，适用于单相和三相电缆。
信号注入方式：支持直接连接和通过环形夹具感应（可选）两种信号注入方式。
长距离识别：直接连接时，*大电缆识别长度可达 50Km 。
电池供电：发射器配备可充电电池，工作时间大于 24 小时。
信号检测：可检测活动信号的幅度和极性。
声音*报：接收器（CI-RX）具有识别声音*报功能。

工作原理

带电中压电缆识别
通过在中低压变压器的低压侧连接负载，从带电网络注入电流脉冲，检测变压器中压侧产生的电流。CI-TX 发射器作为功率负载从电网吸收能量，使电流从高压 / 中压变电站通过一相流向中低压变压器，再从另外两相反向流回。使用 CI-RX 可在检修孔、沟槽、二次变电站进出口、架空 - 地下转换处等位置检测到这些信号。
带电低压电缆识别
与带电中压电缆识别方式类似，通过从网络注入电流脉冲来识别带电低压电缆。CI-TX 发射器连接在待识别低压电缆的末端，开启后从网络汲取电流脉冲，这些脉冲从注入点流向为其供电的低压变压器。使用 CI-RX 单元可在诸如检修孔、母线等任何可触及的地方识别低压电缆路径。
断电电缆识别（中压和低压）
通过极化频率信号注入和检测来识别断电电缆。与带电电缆识别不同，产生识别信号所需的能量来自 CI-TX 的可充电锂离子电池，而非电网。信号注入电缆有直接连接和使用环形感应夹具两种方式，之后通过测量产生信号的幅度和极性来识别电缆。

合规标准
电磁兼容性：符合 CE 标准，满足 EN 61000 - 6 - 3、EN 61000 - 6 - 2 标准要求。
电气安全：符合 EN 61010 - 1 标准，CAT IV 300V，具备防触电保护，II 类防护等级。

Ariadna CI中压及低压电缆识别仪产品规格

设备	参数	详情
Ariadna CI-TX（发射器）	尺寸	315 x 255 x 150mm
Ariadna CI-TX（发射器）	重量	3kg
Ariadna CI-TX（发射器）	防护等级	IP65
Ariadna CI-TX（发射器）	电池充电器输入	100 - 250 Vac（50/60Hz），12V DC 2A
Ariadna CI-TX（发射器）	电池充电器输出	-
Ariadna CI-TX（发射器）	可充电电池	8.4V 6.6Ah 锂离子电池
Ariadna CI-TX（发射器）	车载充电器	有
Ariadna CI-TX（发射器）	电源引线末端保险丝	6.3x32mm，10A，500V，50kA，F 型，-10 / 55 ºC
Ariadna CI-TX（发射器）	工作温度	-
Ariadna CI-TX（发射器）	显示屏	-
Ariadna CI-RX（接收器）	重量	0.75kg
Ariadna CI-RX（接收器）	尺寸	120 x 220 x 65mm
Ariadna CI-RX（接收器）	防护等级	IP54
Ariadna CI-RX（接收器）	电池	4 x 1.5V AA 电池
Ariadna CI-RX（接收器）	工作温度	-10 / 55 ºC
Ariadna CI-RX（接收器）	显示屏	彩色 TFT 240x400；单色 160x100
Ariadna CI-RX（接收器）	内置扬声器	有（用于声音*报）
