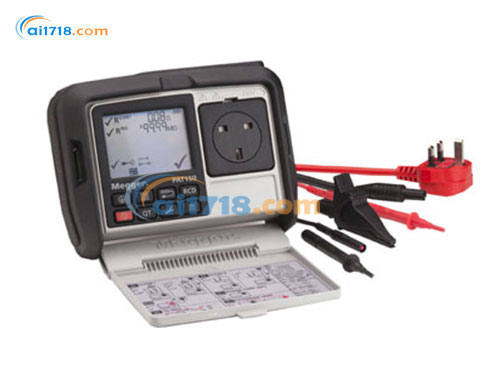

美国MEGGER PAT150R手持便携式电气设备测试仪-爱仪器仪表网

美国MEGGER PAT150R手持便携式电气设备测试仪由爱仪器仪表网代理，本产品能够在各种环境下如办公室、商店或营业网点完成简单、快速和安全的测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PAT150R手持便携式电气设备测试仪简介：
PAT100 系列手持式便携式电器测试仪可在办公室、商店和商业场所等各类环境中进行简单、快速的安全测试，非常适合培训组织使用，其学习成本低且功能强大可靠。该系列仪器采用橡胶铠装外壳，并配备硬化防刮玻璃，十分坚固耐用。仪器由电池供电，特别适用于那些没有电源供应、不方便使用电源或使用电源不安全的场所，如建筑工地和仓库。PAT100 系列符合英国和欧洲所有电气安全测试要求。

PAT150R手持便携式电气设备测试仪特点：
•使用勾/叉表明合格/不合格的简单测试
•提供可充电电池供电选项
•250V绝缘和泄露测试功能，可用于安全的绝缘测试以及带浪涌保护的电器测试
•可测试便携式或固定式电器设备
•10mA和30mA便携式漏电开关测试（PAT150）
•合格阀值可调（PAT150）
•替代电源或主电源泄露测试（PAT150）
•坚固的橡胶的护套、一体式盒盖、坚实的防刮伤显示屏

连续性测试
•PAT150R可用于测试 I 类设备的所有金属部位是否已正确地连接到保护导体上。
•PAT150R采用 200 mA 双向直流测试电流，符合国际规范的要求。此测试能够安全地测试那些可能被大电流损坏的设备。

绝缘测试
•PAT150R用于测试导体之间或导体对地的绝缘。此测试通常在500 V直流电压下进行。 PAT150R可在更低 0.5 Mohm 时保持必要的输出电压值。
•PAT150R提供额外的 250 V 直流绝缘测试电压，以适用于IT设备、具有浪涌保护功能的设备或插线板的测试，或者所有不需要使用 500 V 测试电压的场合。

替代法泄漏电流测试
•替代法泄漏电流测试可以测量交流泄露电流，这个电流与直流电压下的测试结果有很大的差异。
•替代法漏电测试通常在小于 40 V 交流电压下进行，不需要使用主电源。
•替代法泄漏电流测试用于测量保护导体电流和接触电流，作为对绝缘测试的补充，或用在绝缘测试可能会损坏设备的场合。
•替代法泄漏电流测试不会启动设备，因此可以用在测试状态下不应启动设备的场合。

便携漏电保护开关 (RCD) 测试 (PRCD)
•PAT150R可以使用PAT150进行便携式 RCD 的测试。不需要找一个没有RCD 保护的电路，因为PAT150对 RCD 测试时不会使其跳闸。
•PAT150R能够对 10mA 和 30mA 的 RCD 进行断路时间和手动测试按键功能测试。

独立的超低压 (SELV) 电源
•国际法规要求对 SELV 电源进行测试，以便确保其输出电压不会超过低压系统的要求中规定的更大限值。 PAT150能够使用 50V 交流电压进行测试，并指示 SELV 合格或不合格。

差动泄漏电流（保护电流）测试、接触电流测试和运行测试
•PAT150能够对由主电源供电的设备进行泄漏电流测试。这种测试方法的优点是测试设备会在测试序列进行时运行。

电池寿命
•PAT150R配备可充电的镍氢电池。

PAT150R手持便携式电气设备测试仪产品规格

测试项目	详情
环境条件	工作环境温度：20°C 湿度：标称湿度
连续性测试	测试电压：开路时 + 4V dc -0% / +10% 测试电流：双向 + 200mA，接入 2Ω 负载时 - 0% + 50mA 连续性精度：电阻 0 - 19.99Ω 时，± 5% ± 3 位数字分辨率：电阻 10mΩ 显示范围：0.01 - 19.99Ω 连续性测试归零：*高 9.99Ω 测试时间：用户可在 2 秒至 20 秒之间选择，或在测试过程中选择至 180 秒
绝缘测试	测试电压：250V dc -0% / +25% 开路；500V dc -0% / +25% 开路；在 0.5MΩ 负载下≥ 500V 0% dc 短路 / 充电电流：< 2mA dc 绝缘精度：0 - 19.99MΩ 时，± 3% ± 10 位数字分辨率：0.01mA 显示范围：0.10MΩ - 99.99MΩ 测试持续时间：用户可在 2 秒至 20 秒之间选择，或在测试过程中选择至 180 秒
替代泄漏测试	泄漏电流精度：± 5% ± 3 位数字测试频率：标称电源频率 50Hz 测试电压：< 50V ac 分辨率：0.01mA 显示范围：0.10 - 19.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择，读数校正为 230V ac
差动泄漏电流测试	测试电压：标称电源电压 230V ac 测试频率：标称电源频率 50Hz 测试精度：± 5% ± 3d ± 3μA/A 分辨率：0.01mA 显示范围：0.10 - 19.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择
接触电流测试	测试电压：标称电源 230V ac 测试频率：标称电源 50Hz 测试精度：± 5% ± 3 位数字分辨率：0.01mA 显示范围：0.10 - 3.99mA 测试持续时间：用户可在 2 秒至 5 秒之间选择
SELV 设备测试	测试电压：0 - 300V ac 测试精度：± 3% ± 3 位数字分辨率：0.1V ac 显示范围：0.1 - 300V ac 可检测极性情况：5V 导线正常、相线 / 中性线短路、相线 / 中性线反接、相线 / 中性线开路
延长线测试	-
机械性能	-
电池相关	电池寿命：使用 3400mAh 碱性电池可进行超过 1000 次完整的 I 类测试电源电压：碱性 AA LR6 电池为 12V dc；NiMH AA LR6 电池为 9.6V dc 电池类型：AA 碱性 / NiMH
便携式 RCD 测试	测试电压：标称电源 230V 50Hz 测试电流精度：+2% 至 + 8%（1 x I，5 x I）跳闸时间精度：± 1% ± 1ms 跳闸时间分辨率：0.01ms 显示范围：0 - 200ms（1 x I），0 - 40ms（5 x I）
重量	PAT120（仅仪器）：1150g（40.4 盎司）；运输重量：2370g（83.6 盎司） PAT150（仅仪器）：1300g（45.8 盎司）；运输重量：2795g（98.6 盎司） PAT150R（仅仪器）：1300g（45.8 盎司）；运输重量：2975g（104.9 盎司）
尺寸	仪器尺寸（含外壳）：203mm（长）x 148mm（宽）x 78mm（高）（8 x 5.7 x 3.2 英寸）仪器尺寸（含包装）：456mm（长）x 178mm（宽）x 89mm（高）（18 x 7.1 x 3.5 英寸）
主电源测试	测试电压：40 - 300V ac 测试精度：± 3% ± 3 位数字分辨率：0.1V ac 显示范围：40 - 300V ac 频率测量范围：50Hz
电路测试	测试电压：5V 测试频率：标称电源 50Hz 测试电流：短路电流 < 100mA
安全标准	仪器设计符合 IEC 61010 - 1: 2012 标准测试线设计符合 IEC 61010 - 031: 2005 标准 PAT150 - 对地 300V，II 类，电源保险丝保护至 250V rms ac
电磁兼容性	设计符合 IEC 61326 - 1: 2006 和 IEC 61326 - 2 - 2: 2005 标准
保险丝	（用户可更换）英国 PAT150 变体型号配有电源插头保险丝，为 100mA、250V、5 x 20mm 的 HBC 保险丝
