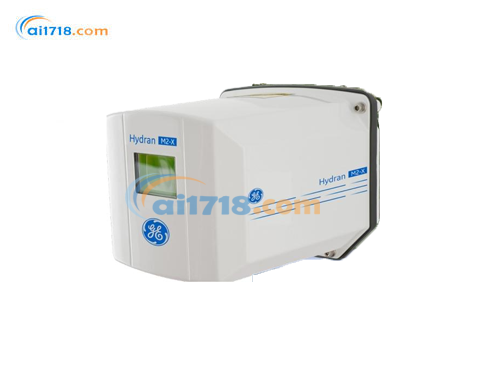

美国GE Hydran M2-X在线变压器油中溶解气体监测装置-爱仪器仪表网

美国GE Hydran M2-X在线变压器油中溶解气体监测装置，能够持续监测气体和水分含量，及时提醒用户潜在的故障，*大程度降低非计划停电的风险。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

Hydran M2-X在线变压器油中溶解气体监测装置产品描述
当变压器的绝缘系统承受过高压力时，油和绝缘纸会发生化学降解，产生烃类气体和水分并溶解在绝缘油中。这种加速老化会缩短变压器的使用寿命，影响其可靠性，在某些情况下甚至可能导致灾难性故障。
Hydran M2-X 是经过现场验证的 Hydran DGA 监测解决方案家族的新一代产品。它能够持续监测气体和水分含量，及时提醒用户潜在的故障，*大程度降低非计划停电的风险。M2-X 基于 GE 在该领域的技术，打造出一款经过优化、维护需求低且传感器寿命长的监测设备。

Hydran M2-X在线变压器油中溶解气体监测装置主要优势
便于部署：外形小巧，无活动部件，维护成本低，支持资产绩效管理（APM）软件分析，便于在机队层面大规模部署。
适用广泛：适用于多种使用矿物绝缘油或酯基（天然和合成）液体的变压器的状态监测。
功能拓展：除了 DGA 监测外，通过连接传感器，可监测诸如顶层油温、负载电流等其他参数。借助基于 IEEE 标准的数学模型，还能进一步洞察变压器运行状况的变化。
辅助决策：为 APM 策略提供关键的变压器气体变化数据，便于规划现场干预和维护活动。
通信便捷：支持多种通信方式和协议，能轻松、安全地与 GE 的数字平台集成，如 Perception™变压器机队管理软件、APM 软件工具、历史数据记录器和 SCADA 系统。

应用领域
Hydran M2-X 是一款先进、灵活且可扩展的 DGA 监测解决方案，专为公用事业和工业变压器设计。它能与 Kelman 多气体 DGA 设备以及 Multilin 845 保护控制继电器轻松集成，实现化学和电气测量数据的持续同步，从而提升变压器监测水平。

成熟技术
经验丰富：作为经过现场验证的解决方案，提供在线 DGA 监测服务已超 40 年。
应用广泛：全球范围内已售出超 50,000 台 Hydran 系列设备。
长寿命传感器：传感器预计使用寿命超 10 年 * 。
质量保障：产品提供 7 年质保。

可扩展性
兼容多种油液：兼容多种变压器油类型，包括标准矿物绝缘油以及新型天然和合成酯基液体。
传感器可选：提供传统的 Hydran 复合气体（H₂、CO、C₂H₂、C₂H₄）传感器，也有单独的氢气（H₂）传感器可供选择。
现场升级：可在现场轻松升级，以接收模拟信号，监测其他关键变压器参数。
增强诊断：根据安装的传感器，计算绕组热点温度并运用其他 IEEE 变压器模型，增强对变压器状况的诊断能力。
设备集成：能与 Kelman 多气体 DGA 设备集成。

操作直观
安装简便：通常可直接安装在现有的单个变压器阀门上，无需停电。
交互方便：集成了显示屏和键盘，便于本地用户操作和数据可视化展示。
内置测量：内置水分传感器，测量油中的水分含量，这对识别绝缘纸降解和垫圈泄漏至关重要。
软件兼容：与 GE 备受赞誉的 Perception™软件兼容，可下载、分析变压器健康数据并绘制趋势图。

Hydran M2-X在线变压器油中溶解气体监测装置产品规格

项目	详情
测量
“复合气体” 传感器
测量范围	25 - 2000 ppm（体积 / 体积，H₂等效）
准确度 **	读数的 ±10% ±25 ppm
响应时间	10 分钟（达到阶跃变化的 90%）
相对灵敏度	H₂：浓度的 *；CO：浓度的 15 ± 4%；C₂H₂：浓度的 8 ± 2%；C₂H₄：浓度的 1.5 ± 0.5%
重复性	读数的 ±5% 或 ±5 ppm（取较大值）
“离散 H₂” 气体传感器（仅适用于矿物油）
相对灵敏度	H₂：浓度的 *；受 CO、C₂H₂和 C₂H₄的干扰小于浓度的 3%
重复性	读数的 ±5% 或 ±10 ppm（取较大值）
水分传感器
类型	薄膜电容式传感器，浸入绝缘油中
测量范围	0 - 100 %RH
准确度	± 2 %RH
重复性	± 2 %RH
特性
显示	背光 LCD，128 x 64 像素
键盘	用于设置设备和确认*报
通信
标准接口	RS - 232 端口（DB - 9 连接器），用于本地连接计算机配置系统；RS - 485（接线端子排），隔离至 2000Vac RMS，用于远程通信或连接本地 Hydran 网络
可选接口	基于以太网铜缆或光纤的 TCP/IP，10/100Mbits/s
协议
标准协议	Modbus®、DNP 3.0
可选协议	基于 TCP/IP 的 IEC 61850
*报	气体和水分示（高）、气体和水分报（高高）、系统报；气体报可根据气体达到的水平或每小时 / 每天的趋势（气体水平变化率）设置；水分报可根据达到的水平或平均水平设置；报还可针对可选的额外模拟输入或可选变压器模型的计算结果进行配置；5 个干触点继电器（C 型，SPDT），常开 / 常闭，3A@250Vac 阻性负载，3A@30Vdc 阻性负载
手动采样	设有易于操作的外部油样采样端口，可配合带鲁尔旋塞的玻璃注射器使用
环境条件
工作环境温度	-40 °C 至 +55 °C（-40 °F 至 +131 °F）
工作环境湿度	0 - 95 % RH，无冷凝
阀门处油温	使用带散热片适配器时为 -40 °C 至 +105 °C（-40 °F 至 +221 °F）
阀门处油压	0 - 700KPa（0 - 100psi），真空耐受力传感器
外壳	材质：铝；防护等级：NEMA Type 4X 认证，符合 IP56 要求
电源要求	90–132 Vac 或 180–264 Vac 开关模式通用电源，47–63 Hz，*大 650VA
机械规格	有 1.5” NPT 外螺纹，可使用可选适配器安装在 1.5” NPT 或更大尺寸的阀门上；尺寸：315 x 219 x 196 mm（12.4 x 8.63 x 7.72"）；安装重量：7.5 Kg（16.5 lb）； shipping weight：9.0 Kg（20 lb）
产品选项与传感器
散热片适配器（1.5”）	环境温度＞40 °C（104 °F）或油温＞90 °C（194 °F）时使用
阀门适配器	2” 转 1.5”
变压器模型计算（仅适用于矿物油）	-
模拟输入卡	4 - 20mA，*大 10V 负载，隔离至 2000Vac RMS
双数字输入卡	用于干触点，内部 24Vdc 湿润，隔离 2000Vac
模拟输出卡	4 - 20mA，*大 10V 负载，隔离至 2000Vac RMS
PSTN 模拟调制解调器	V92/56K
GSM/GPRS 无线调制解调器	-
网络以太网通信	基于铜缆或多模光纤（ST）
油温传感器	磁吸式，（4 - 20mA）
分体式铁芯负载 CT	（4 - 20mA）
环境温度传感器	（4 - 20mA）
阳极氧化铝外壳	需满足*低起订量，要求耐腐蚀处理（CRC）
产品选型
油类型	O1：矿物油；NE：天然酯油（需 CRC 处理）；SE：合成酯油
传感器类型	S1：复合气体传感器；H2：仅氢气传感器
卡插槽 A、B、C、D	A0、B0、C0、D0：无模拟卡；A1、B1、C1、D1：模拟输入卡，4 - 20mA；A2、B2、C2、D2：模拟输出卡，4 - 20mA
通信协议选项	A3、B3、C3、D3、P0：Modbus/DNP 3.0 over RS 232/RS 485 标准数字双输入卡；P1：Modbus/DNP 3.0 over TCP/IP 以太网有线连接卡，10/100 Mbits/s；P2：Modbus/DNP 3.0 over TCP/IP 以太网多模光纤卡，ST 连接器，10/100 Mbits/s；P3：Modbus/DNP 3.0 over PSTN 模拟调制解调器；P4：ModBus/DNP 3.0 over GPRS/3G/4G 无线调制解调器（需 CRC 处理，外部选项）；P5：基于 TCP/IP 的 IEC - 61850 协议，带 RJ45 连接器（需 CRC 处理）
阀门类型	G0：安装在闸阀（标准）；G1：安装在截止阀
阀门连接	VC0：标准连接 - 1.5"外螺纹 NPT；VC1：2" 外螺纹 NPT 转 1.5"内螺纹 NPT 阀门适配器；VC2：1" 外螺纹 NPT 转 1.5" 内螺纹 NPT 阀门适配器
散热片适配器	V0：无散热片适配器；V1：1.5" 外螺纹 NPT 散热片适配器
外壳	E0：标准铝制
变压器模型	M0：无变压器模型；M1：启用变压器模型（需额外传感器）
语言	L0：英文标签和手册；L1：法文标签和手册；L2：西班牙文标签和手册；L3：德文标签和手册；L4：俄文标签和手册
