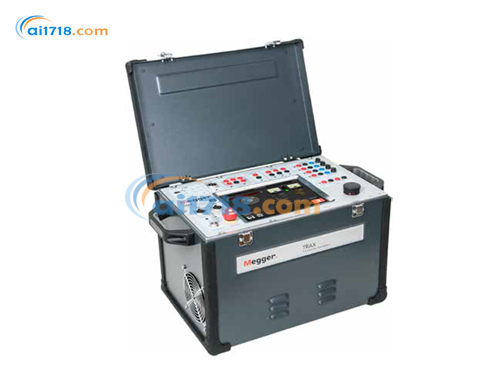

美国MEGGER TRAX280变压器及变电站测试系统由爱仪器仪表网代理，本产品是一款与众不同的多功能测试仪，更是集众多智能仪为一体的多功能测试仪。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
TRAX 是一款用于变电站变压器测试的多功能测试系统，它能替代多种单独的测试设备，与使用多个独立仪器进行传统测量相比，既节省时间又具有成本效益 。该系统专为测试电力变压器、配电变压器、仪用变压器以及其他各类变电站组件而设计，独特且功能强大 。TRAX 可提供高达 800A（TRAX 279/280 型号）的电流和 2200V 的电压（搭配配件时可达 2000A 和 12kV），频率范围可在 5Hz（使用介质损耗角正切单元时为 1Hz）至 500Hz 之间调节 。用户既可以通过集成触摸屏操作，也能借助外部配备网络浏览器的计算机设备进行操作 。
系统能够高精度地生成和测量不同等级的电压和电流，可应用于多种测试场景，如变比、励磁电流、绕组和接触电阻、阻抗、介质损耗角正切 / 功率因数测试，以及针对低压、中压和高压电气设备的各类初级测试 。这些设备包括但不限于电力与配电变压器、仪用变压器、套管、低压 / 中压 / 高压断路器、母线、保护继电器和接地系统等 。凭借 4800VA 的功率，TRAX 是一款高效、高精度且性能*的变压器测试系统 。它具备绕组电阻测量功能，采用自适应算法优化变压器退磁；可对有载分接开关进行真实动态电阻测量；能进行 250V 变压器变比测量；还具备 12kV 的损耗因数和电容测试功能 。用户既可以通过用户界面进行完全手动控制，自行定义特定测试设置，也能使用各种单独的仪器 / 应用程序执行自动化测试程序，如绕组电阻、变比、阻抗测量、继电器测试、断路器分析等 。测试结果既可以单独报告，也能整合为同一设备的完整测试报告 。
•取代对于多种测试仪的需求
•无需学习多种仪器，节约时间
•界面操作方便，可以缩短培训和测试时间
•系统组件便携紧凑，方便运输
•*先进的测量法，可用于*诊断测试
功能强大
TRAX280是一台多功能变电站测试仪器， 仅一台仪器即可对变电站各种电气设备进行检测，几 乎能够完全取代各种功能单一的仪器。
简易高效
测试变电站设备是一项耗时的工作，仅
用一台仪器完成多项任务是非常有意义的。与传统的
各种复杂的单功能测试仪相比，TRAX*人性化的设
计使其几乎不需要培训即可上手使用，使测试工作变
得更简单高效,节省了更多的时间，其精度亦完全可以
*那些不同厂商制造的功能单一的仪器。
便携
TRAX 没有任何部件重量超过32kg，这 个特点使它成为上便携式的变电站测试系 统。与此同时,它的性能却不输给的现场测试设 备。TRAX的变压器测试功满足上大多数的标准和 规程 ( 如IEC、ANSI、CIGRE等) 的要求，它几乎是世 界上兼容性*好的变电站测试系统。
数据兼容
有效的测试数据管理和分析是资产管理 中*重要的部分之一。对于测试部门来说，一份清 晰、结构性强的报告能够提高部门的形象。TRAX采用 了标准化的开放格式，用户可将数据导出到各种资产 管理系统或自己设计的报告中去。
TRAX 凭借其多样化的电压和电流输出与测量能力，可广泛应用于多种电力设备测试：
电力变压器测试：包括变比和相位、绕组电阻（单相*高 100A，三相 / 六绕组*高 16A ）、分接开关测试（单相或三相，涵盖连续性、动态电流、动态电压、动态电阻等）、退磁、磁平衡、励磁电流、漏抗 / 短路阻抗、零序阻抗、杂散损耗频率响应（FRSL）、带个体温度校正（ITC）和电压相关性检测（VDD）的介质损耗角正切 / 功率因数、电容等测试 。
电流互感器测试：涉及变比、负载和极性、相位和幅值误差、励磁曲线（拐点）、绕组电阻、二次负载、耐压测试等 。
电压互感器测试：包含变比和极性、相位和幅值误差、二次负载、耐压测试等 。
电阻测试：可进行接触电阻、DualGround™测量 。
断路器测试：主要有主触头和电阻触头定时、动作、操作电压、线圈电流、接触电阻等测试 。
初级测试：针对断路器和一般初级注入测试 。
保护继电器测试：用于继电器定时测试 。
交流绝缘测试：进行介质损耗角正切 / 功率因数、电容、Tip - up 测试 。
TRAX280变压器及变电站测试系统应用界面：
▪ 接地线 5 m
▪ 测试线组
▪ 电流电缆，2 x 10 m
▪ 高压电缆，2 x 5 m
▪ 固定互锁，2 m
▪ 跳线电缆
▪ 以太网电缆
▪ 基础版软件包
▪ 运输箱
800 A 交流输出电流 带集成触摸屏
软件：手动控制和以下基础版变压器测试软件包：
▪ 绕组直流电阻，包括分接开关连续性
▪ 消磁
▪ 变比
▪ 励磁电流
▪ 短路阻抗（漏电抗）
TRAX280变压器及变电站测试系统产品规格
| 项目 | 详情 |
|---|---|
| 应用领域 | 适用于高压变电站和工业环境 |
| 温度 | 工作温度：-20°C 至 +55°C（-4°F 至 +131°F）；存储温度：-20°C 至 +70°C（-4°F 至 +158°F） |
| 湿度 | < 90% RH，无冷凝 |
| CE 认证 | EMC：2004/108/EC；LVD：2006/95/EC |
| 电源输入 | 100 - 240V，50/60Hz（± 10%） |
| 输入电流 | 连续电流≤ 16A；短期电流*高 30A（< 60s） |
| 主保险丝 | F1 和 F2，25A |
| 接地 | 测试接地：在连接其他电缆前，需连接到测试对象的接地端；接地：用于在主机和配件之间或连接外部接地物体（如可选推车） |
| 尺寸 | 475 x 315 x 330 mm（不含把手）（18.7” x 12.4” x 13”） |
| 重量 | TRAX 219：25kg（55 lbs）；TRAX 220：26kg（57 lbs）；TRAX 279：29kg（64 lbs）；TRAX 280：30kg（66 lbs） |
| 显示屏（部分型号） | 尺寸：10.4”；分辨率：1024x768 XGA；类型：TFT 触摸屏；对比度：1000:1；亮度：1000 cd/m²；注：TRAX 219 和 279 无显示屏 |
| 输出（模拟） | TRAX 219/220：5 - 70Hz 可选，R1 R2 2 x 0 - 50V DC，AC / AC 10A，1min；20A，max 10s；2.5A，>2h，频率范围：5 - 505Hz，AC 200A/6V，1min；80A，>2h；TRAX 279/280：频率范围：45 - 70Hz，AC 0 - 800A/6V，1min；0 - 200A/10V，>2h，DC 16A，连续；1A 连续，DC 10A，1minute；2.5A，>2h，DC 100A，2 minutes；70A，连续（整流直流，用作辅助直流电源）；*大 1000VA，连续，*大 50V 合规电压，250V / 35A（*大），输出触点用于 OLTC 和断路器操作并进行内部电压和电流测量，额定输出；54V DC 用于以太网通信和为配件供电；0 - 235V AC 直接来自功率放大器为配件（TDX / TCX）供电；12kV AC 0 - 12kV，1min；0 - 12kV / 300mA，4min；0 - 12kV / 100mA，连续；2000A AC 0 - 2000A/2.4V，1min；0 - 1000A/4.8V，1min |
| 输入 | 测量范围*高 40V RMS，用于模拟传感器和低电平模拟信号输入；用于定时器和继电器测试应用中的定时测量的接触或电压检测二进制输入，A 和 B 输入专用于启动和停止 |
| 计算 / 显示参数 | 算术运算：+，-，*，/；功率：P，VA，Q，S；阻抗：R（DC），Z，Xp，Xs，Rs，Rp，Ls，Lp，Cs，Cp，相位；在较低电源电压下降额使用；在较低频率下，TRAX 电压输出规格在 50Hz 时有效，较低频率下*大电压输出受变压器限制，降额与频率呈线性关系，5Hz 时*大电压输出为额定输出的 10% |
| 测量精度 | - |
| 通信接口 | 以太网端口：用于通过外部 PC 运行仪器或连接到外部网络；用于连接无线天线（可选）：通过 PC 或平板电脑无线操作仪器；USB：3 个 USB 端口，多用途 |
订购信息
TRAX 280，订货号： AJ-19090
800 A 交流输出电流
带集成触摸屏
软件：手动控制和以下基础版变压器测试
软件包：
▪ 绕组直流电阻，包括分接开关连续性
▪ 消磁
▪ 变比
▪ 励磁电流
▪ 短路阻抗（漏电抗）
标配件
▪ 电源电缆
▪ 接地线 5 m
▪ 测试线组
▪ 电流电缆，2 x 10 m
▪ 高压电缆，2 x 5 m
▪ 固定互锁，2 m
▪ 跳线电缆
▪ 以太网电缆
▪ 基础版软件包
▪ 运输箱
选配件
手推车 AJ-90040
轻便软箱 GD-31050
踩踏式互锁开关 GC-31150
绿色/红色警示灯 AJ-90030
扩展版软件包
高级版变压器软件包，AJ-8020X
包含以下应用：
▪ 分接开关动态电阻测试
▪ 杂散损耗频响
▪ 磁动势平衡
电流互感器/电压互感器软件包，AJ-8030X
包含以下应用：
▪ 电流互感器变比
▪ 电流互感器负载
▪ 电流互感器励磁特性
▪ 极性
▪ 电流互感器变比（电压法）
▪ 电流互感器绕组电阻
▪ 电流互感器耐压
▪ 电流互感器变比（电流法）
▪ 电流互感器变比（低功率）
▪ 电压互感器变比
▪ 电压互感器负载
▪ 电压互感器二次侧耐压
▪ 极性
▪ 电子式电压互感器
变电站软件包，AJ-8040X
包含以下应用：
▪ 断路器分析仪
▪ 低压断路器计时
▪ 单相保护测试
▪ 计时器
▪ 相位计
▪ 接低阻抗
▪ 线阻抗/K因数
▪ 瓦特计

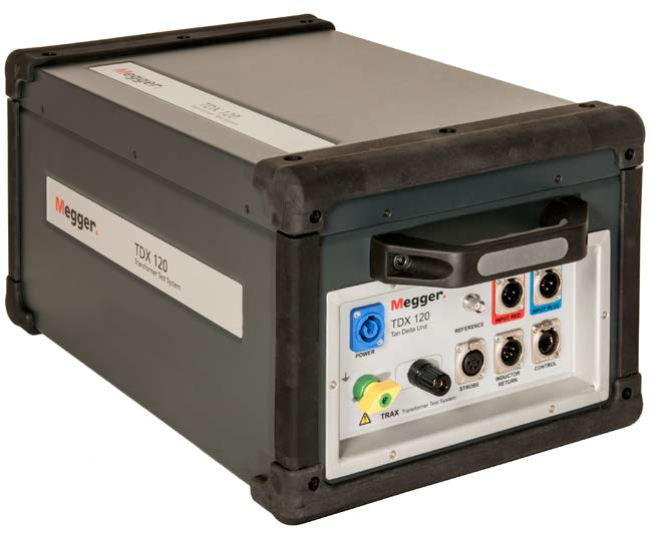

TRAX TDX 120 – 高压介损单元， AJ-69090
还可用于电容和励磁电流测试
TRAX TCX 200 – 大电流配件（电缆+电流放大单元），AJ-69290
进行2000A大电流测试时可将此配件移动到被测试品旁，以减少测试电缆的长度和重量。
TRAX TSX 300 – 3相/6绕组测试自动切换开关， AJ-69390
可用于变比测试（250V）、绕组电阻测试（16A）、励磁电流测试、漏阻抗测试、杂散损耗频响测试和磁动势平衡。
-
