Megger PD LOC 局部放电*定点仪由爱仪器仪表网代理，PD Loc 用于*定位电缆离线局放诊断（如振荡波局放测试）中发现的局放缺陷位置，也可以用于电缆故障定位时判断当前位置距离故障点的远近。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
PD LOC 局部放电*定点仪系统描述
PD LOC - SX 局部放电*定位系统用于在中压电缆离线局部放电诊断过程中，*定位已识别出的局部放电（PD）薄弱点 。在大多数情况下，电缆接头的准确位置或出现问题的电缆部分并不明确，而 PD LOC - SX 能够解决这一难题，从而在预防性维护计划中对相关接头或电缆部分进行更换 。该系统适用于各种类型的电缆，包括纯 PE/XLPE、PILC、EPR 电缆以及混合类型的电缆 。
该系统由 PD TX 脉冲发射器和 Teleflex SX 接收 / 评估单元组成（也可单独订购不含 Teleflex SX 的版本） 。Teleflex SX 单元包含一个用于处理信号的输入放大器和一个置于坚固外壳内的控制单元，其反射仪上可显示系统发射单元的距离信息 。

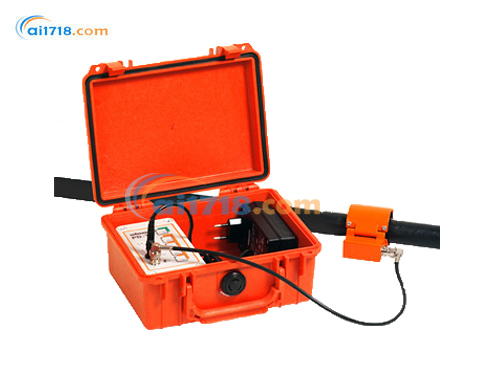

脉冲发射器 PD - TX 可控制脉冲宽度，并显示电池和充电状态 。它通过电感耦合器（42 毫米或 64 毫米）或测试引线，持续向裸露的电缆发送足够强的脉冲信号 。这些脉冲及其从电缆远端的反射信号会被处于特定操作模式下的 Teleflex SX 记录并可视化 。根据反射信号的时间差，可计算出与脉冲注入点的距离，再将该距离与之前记录的局部放电测量结果进行对比 。在许多情况下，这种方法能够实现对故障位置的高精度定位，有助于在更换或修复电缆时避免不必要且成本高昂的挖掘工作 。
在带有铅、铝或密集铜丝护套的电缆上使用该系统时，需注意屏蔽层的质量可能会限制设备的功能 。
产品特色
操作便捷：采用带 LED 指示灯的薄膜键盘选择脉冲宽度，操作简单 。提供 42 毫米和 64 毫米两种尺寸的脉冲耦合器，便于连接不同规格的电缆 。
续航能力强：一次充电可支持 24 小时的工作时长。
评估方式统一：评估方式与局部放电预定位相同，便于用户使用 。
订货信息
产品
订货号
PD LOC(包含Teleflex SX-1),包括：
Teleflex SX-1-VS
1012747
PD LOC-VS
1007776
PD LOC(不含Teleflex SX-1),包括：
PD LOC-VS
1007776
选配：
64 mm耦合器
820010407
车载充电线LK 22
90012589
PD LOC 局部放电*定点仪产品规格
| 项目 | 详情 |
|---|---|
| PD - TX 供电 | 12V 外接车辆充电电缆、市电电源 |
| PD - TX 续航时间 | 内置锂离子电池，约 24 小时 |
| 脉冲重复频率 | 3.33Hz |
| 脉冲宽度 | 50ns、200ns、500ns、1µs |
| 脉冲幅度 | 250V |
| 脉冲电流 | 200A |
| 输出保护 | 具备短路保护 |
| 防护等级 | IP 54 |
| 工作温度 | -10°C … +50°C |
| 重量 | 2kg |
| 耦合器内径 | 标准 42mm，可选 64mm |
| 插头连接器 | BNC |
-
