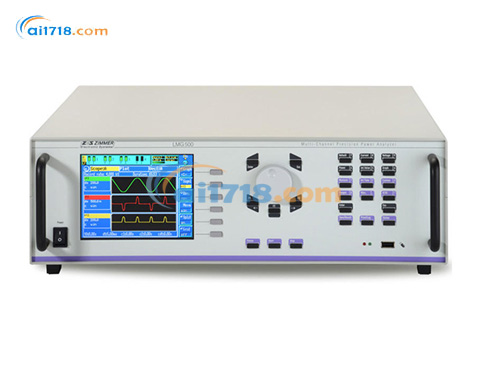

德国GMC-Instruments LMG500功率分析仪-爱仪器仪表网

德国GMC-Instruments LMG500功率分析仪由爱仪器仪表网代理，本产品是采用1到8通道高精度功率分析仪。现在热卖中，如需购买LMG500功率分析仪，可通过ai1718.com的客服热线联系我们！

高精度功率分析仪LMG500电压和电流测量输入之间组延迟<3ns，在低功率因数和/或高频率下保证了非常高的测量水准。

LMG500功率分析仪简介：
•1到8通道高精度功率分析仪
•基本精度：±（读数的0.01%+量程的0.02%）；
•带宽：10MHz（DC, 0.05Hz to 10MHz）；
•3M/s采样率，U和I通道同时采样；
•*无间隙采样、评估所有的采样数据，因此可以捕获浪涌电流和信号变化；
•谐波和间谐波分析达到50kHz/1.5MHz；

•闪变测量，分析供电网络和负载的相互作用。

LMG系列高精度功率分析仪

单相测量的LMG95E和LMG95,多相测量的LMG450和LMG500——经过各种各样的应用检验，“LMG已经成为高精度和宽频带电功率测量的代名词。*获取与电功率——对应的物理量如电流、电压、功率、谐波、闪变、能耗等，用于在能耗、效率、可靠性、电磁兼容性、整个生命周期的成本等方面优化你的产品。

LMG系列用于测量：
·部件，如铁芯、半导体、电容器。
·设备，如电机、变频器、照明设备。
·设施及其部分，如获得供电网络的参数。
·设备CE标记测试，需要电源支持(模拟理想电源网络)来审查谐波和闪变(负载变化)的反馈。
·供电网络和负载的相互作用。

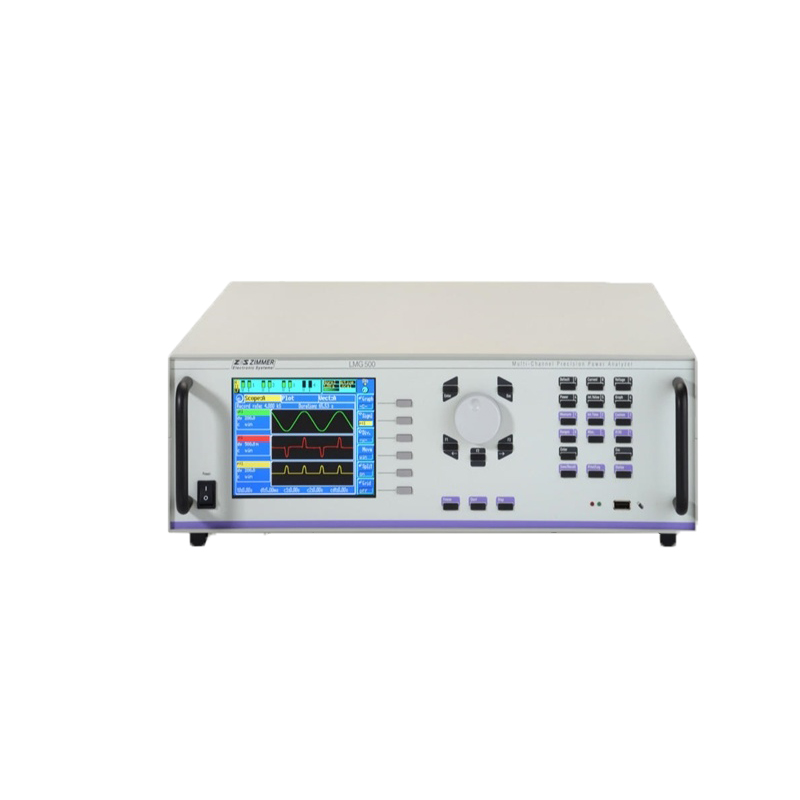

LMG500功率分析仪

测量不确定度条件：其他数据	1.正弦的电压和电流 2.环境温度(23±3℃ 3.预热1小时 4.定义功率的量程等于电流和电压量程的乘积O≤IN≤1,(L=功率因数=P/S)5.12个月校准一次所有其他的数据是由电压，电流和有功功率的值推导出来的.推导出来的数据精度和函数关系有关(例如S=I*U,△S/S=△MI+△UU)


隔离		所有电压和电流通道相互隔离，对其他电子部分隔离以及对地隔离， *大1000V/CATII分别600V/CATIV
同步		测量与信号周期同步，可以选择同步源：通道信号、外部、U(T)、I(T)以及它们的包络，带有可设定的滤波器。这样可以获取非常稳定的读数。即便在脉冲宽度调制变频器和幅值调制电子镇流器的信号上也一样。
谐波分析 (GZ500-09)		电压和电流的测量评估完全与EN61000-3-2/-12标准一致，测量符合EN61000-4-7标准
谐波分析 (GZ500-08)		电压、电流(包含相角)和功率的分析到99次谐波，加上DC成分总共到100次谐波。基波频率范围从0.1Hz到1.2kHz。分析到10kHz(无反混淆滤波可到50kHz)。通过整数分频器(1—128),可以将新的基波作为参考，例如测定间谐波。在外部计算机上使用GZ500-SOFT软件可以分析达1.5MHz。
闪变测量(GZ500-04)		闪变测量符合EN61000-4-15标准，评估完全与EN61000-3-3/-11标准一致。
瞬态(GZ500-05)		瞬态的检测和记录>330nS
波形图功能(标配)		采样值的图形显示
绘图图功能(标配)		大四个读数的趋势图，小分辨率50mS,在50Hz半波(闪变)模式下有单独10mS分辨率
星---三角转换器(GZ500-06)		相、线电压转换，相、线电流转换
计算机接口遥控数据输出传输速率		RS232(标配)和IEEE488.2(GZ500-01),外加USB2.0(GZ500-02U),10/100M自适应以太网RJ45 (选件L50-Z318)可用。同一时间只能使用一个接口。所有的功能都能被遥控，测量参数可以键盘锁定输出所有的读数，数据格式：BIN/ASCII,为SCPI指令集。 RS232:大115200波特率，IEEE488.2:大1MByte/S。
U盘接口(GZ500-02U)		用于记录数据
打印接口(标配)		25针SUB-D插座并行计算机打印接口，连接点阵、喷墨或者激光打印机，打印测量值、表格和图形。
过程信号接口 (GZ50-03)		2X25针SUB-D插座用于： ·8个过程量模拟输入(24BIT,±10V)。 ·8个模拟输出(14BIT,±10V)。 · 8个数字输入。 · 8个数字输出。 ·2个输入，频率(0.05Hz—6MHz)和转向。 ·输入和输出与其他电路隔离(测试电压500V)
其他参数尺寸/重量安全电磁兼容性		· 1到4通道，长433mmX高148mmX宽506mm/约12KG。 · 1到8通道，长433mmX高283mmX宽506mm/约23KG。 · 附件：19“导轨支架，84PU,3HU,D464mm。 EN61010(IEC61010,VDE0411),防护等级l。 EN61326。
