北京康高特 RPD-H 高频电缆局放测试仪由爱仪器仪表网代理，RPD-H高频电缆局放测试仪是一款多功能检测设备，专为电缆线路耐压试验设计可同步实现中高压(6kV及以上)电缆的分布式局放检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

RPD-H高频电缆局放测试仪产品功能
RPD-H高频电缆局放测试仪是一款多功能检测设备，专为电缆线路耐压试验设计可同步实现中高压(6kV及以上)电缆的分布式局放检测。其功能扩展性强，支持变压器绕组、铁芯等关键部位的全周期局放监测，涵盖生产检测与运行维护;在电机领域，既能诊断安装调试中的绝缘损伤，也可长期追踪运行中绝缘老化、受潮等隐患。该设备以高灵敏度和多功能集成，为电缆、变压器、电机等电气设备的局放检测提供一体化解决方案，保障电力系统安全稳定运行。

RPD-H产品特点
■时频分离功能：通过时频分离，能够可靠辨别不同局部放电源、同时能从噪声中分离出微弱放电。
■测试精度高：RPD-H采用*新数字技术和*软件设计，使用*数字算法处理的高速、高分辨率 A/D 转换保证了极高的*度。
■抗干扰能力强：具有滤波、开窗等功能，操作简便，可以有效滤除外界空间干扰信号。
■测试便捷：支持全自动化测量，一键操作，系统自动变通道、频率监测，自动分离噪声和放电，自动出检测报告，用户只需点击“开始检测”按钮。

测试标准
■设备满足Q/GDW11838-2018《配电电缆线路试验规程》7.3中对于高频局部放电检测的要求。
■设备满足Q/GDW1140-2015《电力设备高频局部放电带电检测技术现场应用导则》7.1中对于高频局放检测的要求，新投运设备要在一周内进行带电局放检测或者必要时。
■设备满足Q/GDW11316-2014《电力电缆线路试验规程》4.8.2要求，对66kV以上电压电缆线路，在主绝缘交流耐压试验期间同步开展局部放电检测。

被测物
6kV、10kV、35kV、110kV、220kV的电力电缆。

应用领域
■电网 ■地铁 ■铁路 ■核电 ■水电 ■风电 ■光伏
■电力检测公司 ■生产制造企业

成功案例
7月30日，技术人员应邀前往国网安徽省电力有限公司电力科学研究院，对110kV电缆耐压试验的同时进行分布式局放在线检测。所携带设备为RPD-H3(3通道高频脉冲电流法) ,在对B相电缆进行加压测试前，分别在B相电缆上安装三个高频电流传感器；加压测试后结果显示108.7m处有局放，经过软件自动判断为71%为内部放电， 14%为电晕放电， 14%为沿面放电， 1%为悬浮放电；对采集到的图谱进行特征分析发现极性分布信号，发现时域脉冲衰减波形和典型频率分布特征。依据Q/GDW 11400-2015《高频局部放电带电检测技术现场应用导则》的PRPD典型图谱指导，此信号为明显的内部放电。

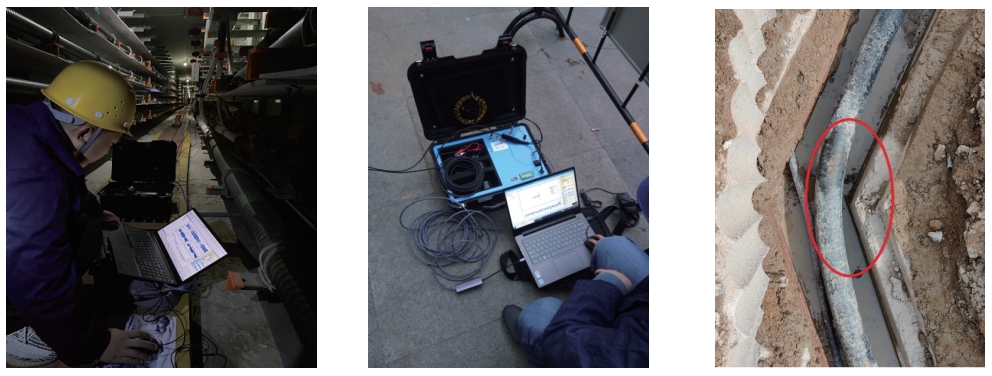

RPD-H 高频电缆局放测试仪现场

现场图

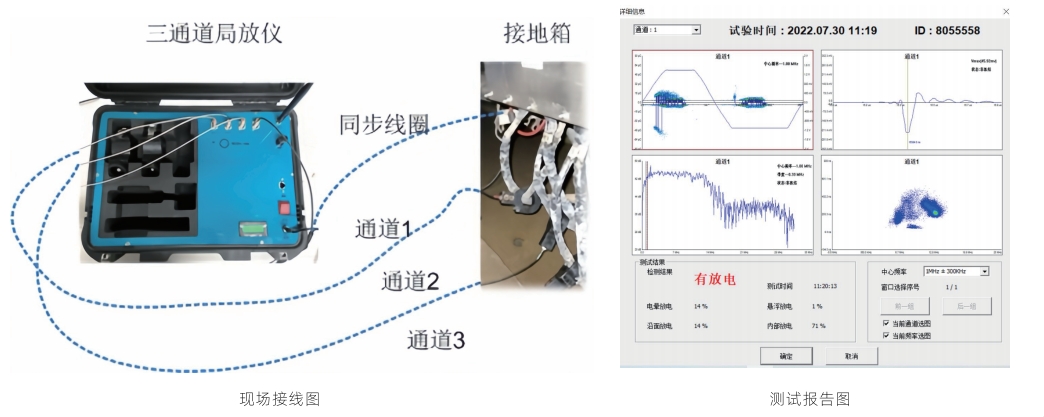

RPD-H 高频电缆局放测试仪测试图

产品型号规格	RPD-H
产品功能	可以测试包含电缆、变压器等电气设备的带电高频局放检测，判断电气设备是否存在局部放电信号
*放电类型分析	设备可以针对测试结果进行分析，判断出有无局部放电信号，同时显示电晕、悬浮、沿面、内部放电的比例
*放电图谱要求	设备必须包含相位图谱、时域波形图、频域信号分布图及信噪分离图谱
*开窗功能	设备可以针对不同频段的信号，在信噪分离图谱上进行开窗，针对幅值较高的信号进行重点检测
*通道数	3
检测频率范围	不小于1kHz-60MHz
*采样率	不低于125MS/s
*局放事件时间分辨率	＜8ns
采集模式	连续不间断采集PD信号
*放电量测量范围	1pC-100nC
接口类型	BNC
*同步方式	外同步内同步可选
同步信号通道数	1个
同步输入频率范围	20Hz-400Hz
同步采样率	40kS/s
*滤波频带	200kHz-60MHz
高频传感器内圈尺寸	Φ55mm
*通讯接口	网口或wifi
*供电电源	锂电池或交流适配器供电, 连续工作大于8h
尺寸	不大于LWH : 420300150 mm
重量	不大于5kg
