德国METREL(美翠)MI3288接地绝缘电阻测试仪由爱仪器仪表网代理，本产品是一种便携式、电池供电的测试仪器，具有出色的 IP 防护等级（IP 54），专为高海拔（4000 米时 300 V CAT III）设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

MI3288接地绝缘电阻测试仪产品概述

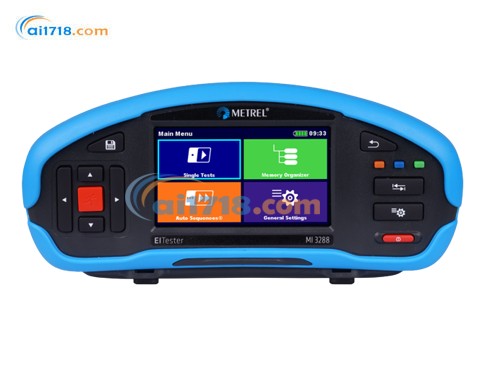

MI 3288 接地绝缘测试仪是一款便携式、电池供电的测试仪器，具有出色的 IP 防护等级（IP 54），设计用于高海拔地区（在 4000 米海拔处为 300V CAT III），旨在测量各种带电和不带电物体的接地电阻、土壤电阻率、接地电位、跨步电压和接触电压、绝缘电阻以及保护导体的连续性。该测试仪支持四线法接地电阻测量，并可配合一个或两个夹具进行接地电阻测量，还能进行四线法土壤电阻率测量以及真有效值（TRMS）电流测量。

符合标准：METREL 209:33

MI3288 接地绝缘测试仪具备测量接地电位、跨步电压、接触电压以及绝缘电阻的功能，使其成为一款通用性极强的测试仪器。此外，该仪器还能检测过电压保护装置的击穿电压以及微欧范围内的电阻（连续性）。所有测试结果都可保存在仪器中，之后借助 PC 软件 Metrel ES Manager 下载到计算机上，以便在测试后进行评估和生成报告。

MI3288接地绝缘电阻测试仪测量功能

接地电阻：两 / 三 / 四线法测量；
选择性接地电阻：（使用 1 个夹具）；
土壤电阻率：采用温纳（Wenner）和施伦贝格（Schlumberger）方法四线法测量；
使用 2 个铁夹具测量接地电阻；
接地电位；
使用外部 P/S 探头测量跨步电压和接触电压；
绝缘电阻：直流测试电压范围 50V 至 2500V，具备极化指数（PI）、介质吸收比（DAR）计算功能以及介质放电（DD）比率测量功能；
电容测量；
压敏电阻测试：2.5kV；
耐压测试：直流电压高达 2.5kV；
使用交流夹具进行电流测量；
真有效值电压和频率测量；
使用 7mA 和 200mA 直流测试电流进行低电阻测量；
使用高达 2A 的直流测试电流进行微欧测量。

产品特点

多功能集成：一台仪器即可实现接地电阻（Re）、土壤电阻率（Ro）、电位（Us）、绝缘电阻（Riso）、电阻（微欧）、电压 / 频率和电流等所有主要类型的测量；
抗干扰能力强：接地测量时输出电压采用多频测试信号（20/40Vac，也支持 55Hz），具备出色的抗噪声能力；
绝缘电阻测量优势：绝缘测试电压范围广，从 50V 至 2500V；电阻测量范围高达 100GΩ，带有保护端；支持自动放电，并具备多种滤波选项（关闭、5 秒、10 秒、30 秒、60 秒）；
低电阻测量精度高：微欧电阻测量范围具备微欧分辨率；
电阻测量方法先进：采用四线开尔文（Kelvin）法进行电阻测量；
多种测量模式可选：微欧电阻测量具备单模式、连续模式和电感模式，可选择电流：10mA、100mA、1A 和 2A（双向）；
直流电阻测量灵活：支持四线 / 两线 200mA 直流电阻测量；
导通性测量：两线导通性（7mA）测量；
过电压类别适应广：适用于 600V CAT II、在 4000 米海拔处为 300V CAT III 过电压类别；
显示操作便捷：4.3 英寸彩色触摸屏液晶显示屏；
可编程测试序列：支持可编程自动测试序列；
防护等级高：防护等级为 IP 54；
测量方式多样：支持单次或自动测量；
限值可设置：可编程设置高低限值；
标准配件实用：内置充电器和可充电锂离子电池为标准配件；
通信便捷：通过内置蓝牙与 PC、安卓平板电脑和智能手机进行蓝牙通信；
软件功能强大：PC 软件 Metrel ES Manager 用于测量前后处理，包括测试结构准备、结果下载、树形视图、表格视图和图形视图展示、存储和打印。

MI3288接地绝缘电阻测试仪产品规格

功能	测量范围	分辨率	精度
绝缘电阻 Riso（Un = 2.5kV）	0kΩ … 999kΩ 1.00MΩ … 9.99MΩ 10.0MΩ … 99.9MΩ 100MΩ … 999MΩ 1.00GΩ … 9.99GΩ 10.0GΩ … 99.9GΩ	1kΩ 0.01MΩ 0.1MΩ 1MΩ 10MΩ 100MΩ	±(3% 读数 + 3 个字) ±(5% 读数 + 3 个字) ±(15% 读数 + 1 个字)
PE 导体 200mA 导通性测量（带极性转换）	0.020Ω … 1.999Ω 2.00Ω … 19.99Ω 20.0Ω … 999.9Ω 1.000kΩ … 1.999kΩ 2.00kΩ … 19.99kΩ 20.0kΩ … 199.9kΩ	0.001Ω 0.01Ω 0.1Ω 1Ω 10Ω 100Ω	±(1% 读数 + 2 个字) ±(0.5% 读数 + 5 个字)
低电阻导通性测量（测试电流 7mA，连续测量）	0.0Ω … 199.9Ω 200Ω … 1,999kΩ 2.00kΩ … 19.99kΩ 20.0kΩ … 199.9kΩ	0.1Ω 1Ω 10Ω 100Ω	±(0.5% 读数 + 5 个字)
微欧表（2A、1A）	0.000mΩ … 1.999mΩ 2.00mΩ … 19.99mΩ 20.0mΩ … 199.9mΩ 200mΩ … 499mΩ 0.500mΩ … 1.99mΩ 0.00mΩ … 19.99mΩ 20.0mΩ … 199.9mΩ 200mΩ … 1.999Ω 2Ω … 19.99Ω	1µΩ 10µΩ 100µΩ 1mΩ 1mΩ 10µΩ 100µΩ 1mΩ 10mΩ	±(0.25% 读数 + 4 个字)
1A、100mA	0.00mΩ … 199.9mΩ 200mΩ … 1.999Ω 2.00Ω … 19.99Ω	100µΩ 1mΩ 10mΩ
10mA	0.00mΩ … 199.9mΩ 200mΩ … 1.999Ω 2.00Ω … 19.99Ω	100µΩ 1mΩ 10mΩ
接地电阻（两 / 三 / 四线法，测试频率 55 – 164Hz）	0.010Ω … 1.999Ω 2.00Ω … 19.99Ω 20.0Ω … 199.9Ω 200Ω … 999Ω 1.000kΩ … 1.999kΩ	0.001Ω 0.01Ω 0.1Ω 1Ω 0.001kΩ	±(3% 读数 + 3 个字)
接地电阻（四线法，使用一个电流夹具 - 选择性测量）	0.010Ω … 1.999Ω 2.00Ω … 19.99Ω 20.0Ω … 199.9Ω 200Ω … 999Ω 1.000kΩ … 1.999kΩ 2.00kΩ … 19.99kΩ	0.001Ω 0.01Ω 0.1Ω 1Ω 0.001kΩ 0.01kΩ	±(8% 读数 + 3 个字)
两夹具接地电阻测量	2.00Ω … 9.99Ω 10.0Ω … 49.9Ω 50Ω … 100Ω	0.01Ω 0.1Ω 1Ω	±(5% 读数 + 2 个字) ±(10% 读数 + 2 个字) ±(20% 读数)
土壤电阻率（温纳和施伦贝格方法）	0.00Ωm … 19.99Ωm 20.0Ωm … 199.9Ωm 200Ωm … 999Ωm 1.000kΩm … 1.999kΩm 2.00kΩm … 19.99kΩm 20.0kΩm … 199.9kΩm 200kΩm … 999kΩm 1.0MΩm … 1.99MΩm	0.01Ωm 0.1Ωm 1Ωm 0.001kΩm 0.01kΩm 0.1kΩm 1kΩm 10kΩm	计算值（考虑四极测量的不确定度）
接地电位 - 电压	0.00mV … 99.99mV 100.0mV … 999.9mV 1.000V … 9.999V 10.00V … 49.99V	0.01mV 0.1mV 1mV 10mV	±(1% 读数 + 3 个字)
跨步电压和接触电压（真有效值）	0.1V … 199.9V 200V … 999V 0.000V … 9.999V 10.00V … 99.99V 100.0V … 749.9V	0.1V 1V 0.001V 0.01V 0.1V	计算值范围：15...99Hz，±(0.5% 读数 + 3 个字) 范围：100...399Hz，±(1% 读数 + 3 个字) 范围：400...1200Hz，±(5% 读数 + 3 个字)
直流电压	0.000V … 9.999V 10.00V … 99.99V 100.0V … 999.9V	0.001V 0.01V 0.1V	±(0.5% 读数 + 3 个字)
频率	15.00Hz … 99.99Hz 100.0Hz … 999.9Hz 1000Hz … 1200Hz	0.01Hz 0.1Hz 1Hz	±(0.2% 读数 + 1 个字)
使用铁夹具 A 1281 测量电流	10mA … 749mA 0.10A … 7.49A 2.0A … 99.9A 100A … 149A 20A … 999A	1mA 0.01A 0.1A 1A 1A	±(2.5% 读数 + 3 个字)
使用柔性夹具 A 1227/A 1609 测量电流	0.6A … 59.9A 6A … 599A 60A … 5.99kA	0.1A 1A 10A	±(3.5% 读数 + 3 个字)
压敏电阻测试	0.0V .... 99.9V 100V .... 999V 1.00kV .... 2.50kV	0.1V 1V 10V	±(1% 读数 + 3 个字)

测量类别	300V CAT IV；降额至 600V CAT II；在 4000 米海拔处为 300V CAT III
防护等级	双重绝缘
通信端口	蓝牙、USB
显示屏	4.3 英寸彩色背光触摸屏液晶显示屏
防护等级	IP 54
电源	7.2V（4400mAh 锂离子电池组）
尺寸	250 x 110 x 160mm
重量	1.6kg
