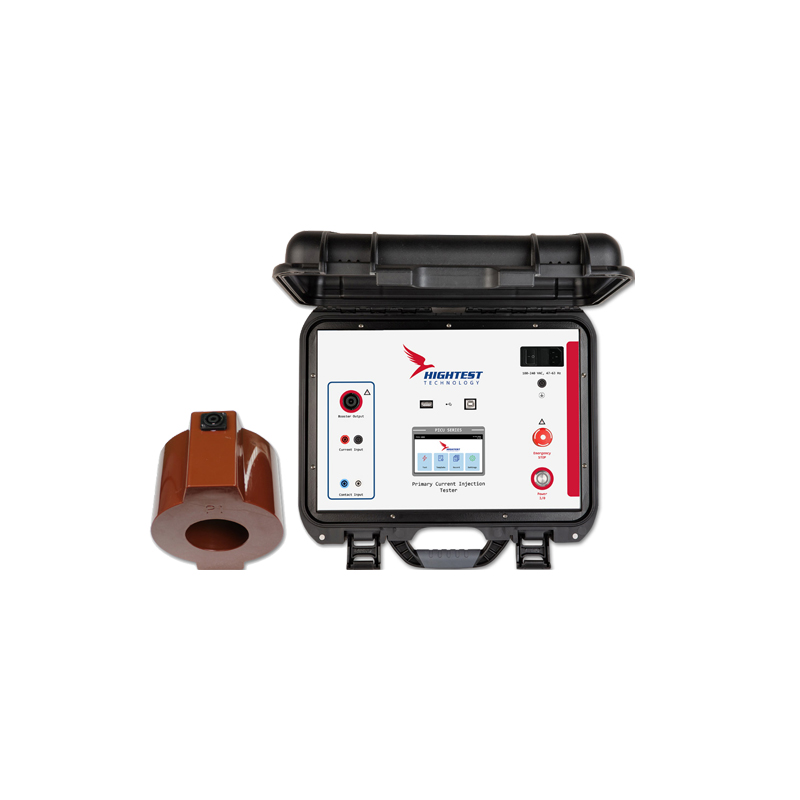

英国HIGHTEST PICU-1000初级注入测试仪-爱仪器仪表网

英国HIGHTEST PICU-1000初级注入测试仪由爱仪器仪表网代理，本产品是一款多功能一次注入试验仪器，专为大电流保护系统的可靠测试与调试而设计。该设备输出容量*高可达1000 安培，可确保电力公司、工业领域及测试机构对保护装置与电流互感器进行*性能验证。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

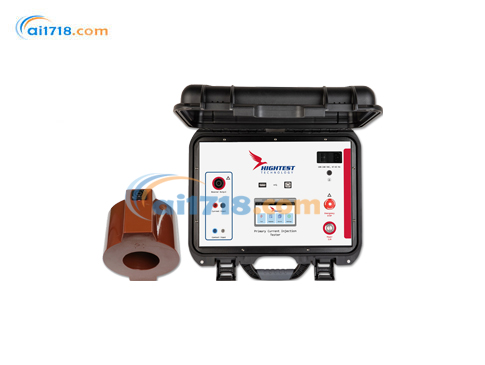

英国HIGHTEST PICU-1000初级注入测试仪产品简介

PICU-1000 是一款多功能一次注入试验仪器，专为大电流保护系统的可靠测试与调试而设计。该设备输出容量*高可达1000 安培，可确保电力公司、工业领域及测试机构对保护装置与电流互感器进行*性能验证。

产品特点

大电流输出：一次注入应用连续输出*高 1000A
多功能测试：适用于保护继电器、塑壳断路器、电流互感器变比测试
*可靠：*测量电流与动作时间
坚固便携：满足严苛环境下的现场与实验室使用
内置保护：安全机制保障操作人员与设备安全
操作简便：控制简单、显示清晰，测试高效
频率可调
全自动运行
4.3 英寸 TFT 彩色触摸屏
配套 PC 软件（生成报告）
内置存储

通用特点

4.3 英寸 TFT 触控屏可单屏显示全部测量结果。配备 USB 接口，用户可记录、存储测量数据并拷贝至电脑。若现场难以搭建笔记本或电脑，可将数据保存至设备内置存储器或外接 U 盘。设备支持多语言、操作菜单友好易用，机身轻便紧凑、坚固耐用，防护等级 IP67（机盖关闭状态）。
塑壳断路器（MCCB）时间测试
PICU-1000 提供一次注入条件下塑壳断路器的可靠测试方法。通过输出所需大电流，可验证断路器脱扣性能，包括长延时、短延时及瞬时脱扣特性，确保塑壳断路器在规定保护参数内正常工作。
继电器时间测试
PICU-1000 可输出一次大电流并*测量继电器动作时间，完成保护继电器时间测试。通过输出故障级电流并监测继电器脱扣触点响应，可按照时间–电流曲线*验证继电器启动与动作特性。
电流互感器变比测试
凭借大电流注入能力，PICU-1000 可验证电流互感器（CT）的变比与极性。通过向一次侧施加受控电流并测量对应二次侧输出，确保电流互感器在保护与计量应用中保持精度与可靠性。

应用领域

保护继电器一次注入时间测试
塑壳断路器等保护装置时间测试
电流互感器变比测量与极性校验

标准配件

重型夹具（用于 MCS-PICU 线缆套件） 2 个
1.5 米升压线缆（连接 PICU 与变压器电源） 1 根
5 米蓝色触点线缆 1 根
5 米白色触点线缆 1 根
5 米红色电流线缆 1 根
5 米黑色电流线缆 1 根
1.8 米 F 型插头电源线 1 根
2.5 米高标准接地线缆 1 根
1.8 米 USB 线（连接设备与电脑） 1 根
8GB U 盘（含说明书、宣传册） 1 个
配件硬质便携箱 1 个

选配配件

硬质箱
*高 32A 电流应用线缆套件

英国HIGHTEST PICU-1000初级注入测试仪技术参数

测量参数	塑壳断路器时间测试、电流互感器变比、保护继电器延时时间测试
输出电流	*高 1000A
*大输出功率	1000VA
输出频率	40–70Hz
输入电源	100–240V 47/63Hz
内置测量量程	*高 1000A；精度：0.5%
外置测量量程	10mA–10A；精度：0.5%
计时器量程	1ms–2 小时；精度：读数的 0.1%+0.5ms
计时器停止输入	干接点输入、电压输入（湿接点 12V）
类型	5A–1000A（5A–32A 电流应用需选配线缆套件）
存储	*多 100 条记录；外接 U 盘可无限存储
通讯	USB 2.0/1.1 A 型、USB 2.0/1.1 B 型
PC 软件	DMP 软件（生成报告）
显示屏	4.3 英寸彩色触控屏
尺寸	(424×340×173) mm (16.7×13.4×6.8) 英寸
重量	仪器 9kg，电流源 15kg
温度	工作：-10℃~+60℃；存储：-30℃~+70℃
湿度	95% RH 无凝露
安全标准	符合 IEC61010 (1995)、UL61010A-1、CSA-C22.2 标准
防护等级	IP67（机盖关闭）
