英国HIGHTEST SUWI-120多功能变电站测试仪由爱仪器仪表网代理，本产品是一款多功能测试仪器，专为检测变电站内电力与控制设备性能而精心设计。该仪器可执行多项关键测试，包括继电器时序*测试、变压器变比测定、断路器接触电阻与时序检测，以及微型断路器（MCB）检测等其他重要功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

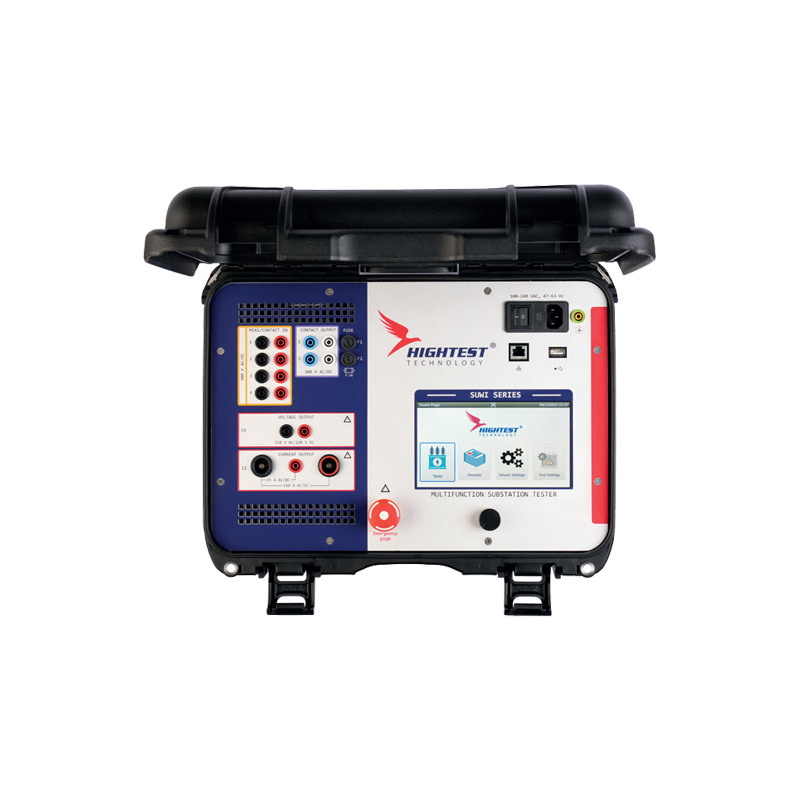

英国HIGHTEST SUWI-120多功能变电站测试仪产品简介
SUWI-120 系列是一款多功能测试仪器，专为检测变电站内电力与控制设备性能而精心设计。
该仪器可执行多项关键测试，包括继电器时序*测试、变压器变比测定、断路器接触电阻与时序检测，以及微型断路器（MCB）检测等其他重要功能。这款全能型变电站测试设备得名 SUWI，源于我们将其视作变电站精灵（Substation Wizard）。
继电器时序测试
SUWI 装置可自动测试过流、过压、方向过流继电器及频率控制继电器。
交流输出电流：*大110A（可调）
直流输出电流：*大120A（可调）
交流输出电压：*大150V（可调）
直流输出电压：*大220V（可调）
配备4 个通用输入模块
变比测试
本仪器依据 ANSI/IEEE C57.12.90 标准中的性能测试要求，在0.8~10000变比范围内实现 **0.08%** 的测量精度。
SUWI 还可测量相角与极性，并能输出1V、4V、10V、40V、100V交流测试电压，方便完成电流互感器、电压互感器及电力变压器的变比测量。
接触电阻 / 低电阻测试
SUWI 输出直流电流*大120A（可调），可便捷测量断路器、分流器或隔离开关的接触电阻。
测量范围：*大5Ω
分辨率：0.01μΩ
断路器时序测试
接触时序测试用于判定断路器触头性能是否符合出厂标准。可同时测量三相断路器的分闸、合闸、分 - 合、合 - 分、分 - 合 - 分等动作时序。SUWI 可完成上述三相断路器时序测试循环，并通过内部 / 外部触发输入完成线圈电流测量。
三相时序测试・接触电阻测试时序测试・过流・过压・方向・频率继电器电压互感器变比测试・电流互感器变比测试
产品特点
一机多用，集成继电保护、变比、回路电阻、断路器时序全功能测试
大电流输出，交直流*高 120A，低阻测试*到 0.01μΩ
高精度测量，变比精度 0.08%，时序精度 0.05%±0.1ms
三相同步测试，支持断路器全动作时序自动检测
工业级防护，IP67 防护，宽温宽压，现场稳定可靠
触屏智能操作，带存储与通讯，数据一键导出
应用场景
变电站继电保护继电器调试与校验
电流 / 电压互感器变比、极性、相角测试
高压断路器接触电阻与动作时序检测
隔离开关、分流器低电阻测量
电厂 / 变电站新建投运与检修验收
中高压线路保护系统综合测试
标准配置
5 根 5 米输入线（红）
5 根 5 米输入线（黑）
2 根 3 米触头线（白）
2 根 3 米触头线（蓝）
1 根 2.5 米电流线（红）
1 根 2.5 米电流线（黑）
电源线、接地线、USB 线、以太网线、U 盘
说明书（电子版）、DMP 软件、线缆包
英国HIGHTEST SUWI-120多功能变电站测试仪技术参数
测量参数
继电器时序测试（过流继电器、过压继电器、方向过流继电器、频率控制继电器）
变比测量、相角、极性、变比误差（%）
接触电阻 / 低电阻测试（断路器接触电阻、分流器电阻）
断路器时序测试（三相断路器时序测试；分、合、分 - 合、合 - 分、分 - 合 - 分时序；线圈电流测量；内 / 外触发操作）
保护继电器时序测试特性
电流输出：交流*大110A（幅值与频率可调）；直流*大120A
电压输出：交流*大150V（幅值与频率可调）；直流*大220V
通用输入模块：4 路输入模块； Wet/Dry 接点；交直流电压测量*大300V
变比测试特性
测量模式：CT 模式、PT 模式（单相及三相）
测试电压：CT 模式：1V、4V；PT 模式：1V、4V、10V、40V、100V
变比范围：0.8~10000
接触电阻 / 低电阻测试特性
测量模式：静态电阻测量
自动测试模式：支持
测试电流：直流*大120A
测量范围：*大5Ω
断路器时序测试特性
测量参数：触头时序（分、合、分 - 合、合 - 分、分 - 合 - 分）；线圈电流测量；内 / 外触发操作
时序窗口：1s、10s、20s
时序精度：读数的0.05% ± 0.1ms
触头检测：支持
触发输入电压：直流 / 交流峰值24~300V
断路器启动能力：20A，300V直流 / 交流峰值
启动电流测量范围：直流0~20A，5kHz
通用特性
电源：100~240V，47/63Hz
内置存储：支持
通讯：USB 2.0/1.1 B 型口、以太网
上位机软件：DMP 软件
显示屏：7 英寸 IPS 触摸屏，分辨率 1024×600
尺寸：(16.9 × 12.9 × 9.3) 英寸（429 × 328 × 236）毫米
重量：10.70kg
温度：工作 **-10℃~+60℃；存储-30℃~+70℃**
湿度：95% RH（无凝露）
防护等级：IP67（机箱关闭）
-
